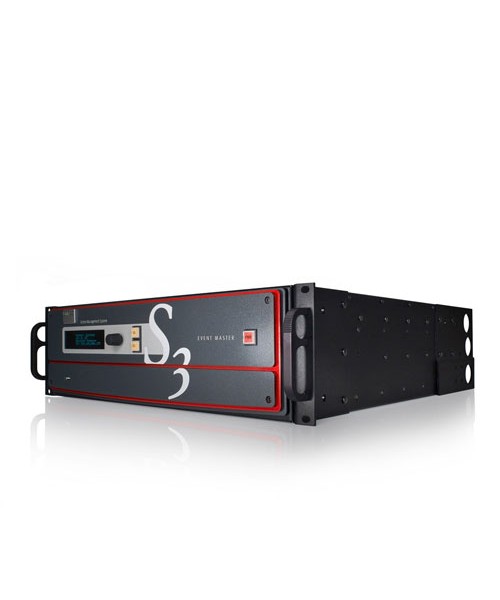

S3-4K

Sistemas de gestión de pantallas 4K

  • Compatible con salida y entrada 4K nativas
  • Fácil ampliación gracias a la interconexión de los chasis
  • Diseño compacto y modular

Solicite el precio de este producto a nuestro departamento comercial.

Documentos Técnicos

Código: 37212122 Categorías: ,
BARCO PROYECTORES / IP

Descripción del Producto

El modelo S3-4k es el procesador de imágenes E2 más compacto y en el que se incluyen 12 canales de entrada, 4 salidas PROGRAM, 4 salidas AUX y 2 salidas Multiviewer específicas. A pesar de su tamaño, el interior de este procesador brilla con idéntica calidad de imágenes, rendimiento, flexibilidad y durabilidad del resto de modelos. En definitiva: todas las herramientas que necesita para crear una asombrosa experiencia en directo en un aparato compacto y listo para ir de un lado a otro por las carreteras.

Funciones potentes, funcionamiento sencillo

  • Diseño modular tipo tarjeta
  • La interconexión del chasis S3-4K permite ampliar las entradas, salidas o capas
  • Fácil configuración con la plataforma Event Master Toolset, que ofrece instrucciones de configuración del sistema paso a paso
  • El S3-4K usa las mismas tarjetas modulares que el E2, se puede reparar en campo y está listo para admitir interfaces de señal futuras
  • Dos fuentes de alimentación redundantes para su tranquilidad
  • Compatible con combinación de pantalla ancha
Resolución 4K 12 bits 5 layers Tecnología de escalado Athena combinación Visores múltiples
Compatible con DisplayPort increíble cantidad de efectos posibles cumple con los protocolos HDCP diseñado para pantallas con tecnología LED sistema escalable arquitectura modular de sistema diseñado para resistir las condiciones más exigentes fácil instalación Compatible con 12G
Genlock Bucle/entrada de referencia analógica en conectores BNC; binivel y blackburst en SD y trinivel en HD
S3D sinc.: 4 conectores DIN de entrada, 2 conectores DIN de salida
Salida de programa 4 salidas de programa configurables como pantallas individuales o pantallas anchas en mosaico/combinadas

  • Configurable desde 4X 2048X1200 a 60 máx. a 1 x 4096×2400 a 60 máx.
  • Control de difuminado/mezcla de bordes independiente para los cuatro lados
Salidas auxiliares escaladas Configurable por el usuario desde 4 x 2048×1200 a 60 hasta 1 x 4K a 60
Corrección del color de salida
Mezcladores
  • Mezclador de fondo de resolución nativa por pantalla de salida
  • Transiciones de capas independientes o plena transición de previsualización/programa
  • Asignación de capas flexible: 4 capas de mezcla u 8 capas principales/PIP ampliables asignables a cualquier pantalla de salida de programa
Entradas de vídeo 12 entradas mediante 3 tarjetas de entrada (tarjetas de la serie Event Master)

  • Hasta 3 entradas de 4 K; cada tarjeta de entrada admite hasta 4 K a 60p
  • 4 x SD/HD/3G SDI (compatible con 6G)
  • 4 x HDMI 1.4a (297 Mpíxeles/seg. máx.)
  • 4 x DisplayPort 1.1 (330 Mpíxeles/seg. máx.)
Salidas de vídeo 10 salidas mediante 3 tarjetas de salida (tarjetas de la serie Event Master)

  • Hasta 2 x salidas de 4K: cada tarjeta de salida admite hasta 4K a 60 p
  • 4 x SD/HD/3G SDI (compatible con 6G)
  • 4x HDMI 1.4a (297 Mpíxeles/seg. máx.)
  • 2 x HDMI 1.4a para visores múltiples (297 Mpíxeles/seg. máx.)
Almacenamiento de imágenes fijas Hasta 100 imágenes fijas de alta definición disponibles en fondo, Aux o PIP
Efectos de capas
  • Bordes (duro, suave, halo) y sombreados
  • Efectos de color
  • Efecto estroboscópico, volteo horizontal y vertical
  • Incrustación por luminancia
  • Movimientos de PIP mediante cuadros de referencia
Visores múltiples
  • Flexibilidad de configuración de la pantalla por el usuario
  • Supervise todas las entradas y salidas, incluidas previsualización y auxiliar
  • Dos salidas
  • Hardware específico igual que el del procesador E2 Event Master
Capacidad de ampliación
  • Fácilmente ampliable para aplicaciones de visualización más grandes mediante conexiones exclusivas
  • Unidades de conexión para aumentar las entradas y salidas disponibles para aplicaciones de pantalla ancha en configuraciones combinadas/en mosaico
  • Ampliación con una sencilla conexión que vincula hasta 4 chasis
  • S3-4K se envía con la posibilidad de conectar 2 chasis para su ampliación. La conexión de hasta 4 chasis estará disponible en una próxima versión de software.
HDCP Compatible con HDCP
Control
  • Software de gestión de pantallas Event Master para PC o MAC
  • Ethernet RJ-45, 1000/100/10 Mbps con detección automática
Facilidad para el servicio
  • E/S reparable en campo y tarjetas de procesamiento (no sustituibles en caliente)
  • Fuentes de alimentación redundantes sustituibles en caliente
dimensiones
  • Altura: 13,26 cm (5,22 pulg.) – 3 unidades de montaje en rack
  • Anchura: 43,2 cm (17 pulg.) sin asas de chasis, 48,3 cm (19 pulg.) con asas de chasis instaladas
  • Profundidad: 54 cm (21,33 pulg.) en total
peso 24 kg / 53 lbs
potencia
  • Potencia de entrada: 100-240 VCA 50/60 Hz 700 W
  • Dos fuentes de alimentación sustituibles en caliente, redundantes; igual que las del procesador E2 Event Master
Temperatura ambiente 0-40 °C / 32-104 F
Humedad ambiental 0-95% sin condensación
Garantía 3 años para piezas y mano de obra
